Λεπτομέρειες:
|
| Μέγεθος: | 18.2*26.7*2.8mm | TX δύναμη: | 17 dBm |
|---|---|---|---|
| RX ευαισθησία: | -95 dBm | TX ρεύμα: | 278mA |
| RX ρεύμα: | 59mA | Εφεδρικό ρεύμα: | 4uA |
| Τύπος κεραίας: | Κεραία τσιπ | Τσιπσέτ: | CC3200 |
| Επισημαίνω: | Ενότητα Tj CC3200 Wifi,Ta3200R1D ενότητα Tj CC3200 Wifi,Ενότητα wifi cOem cc3200 ODM |
||

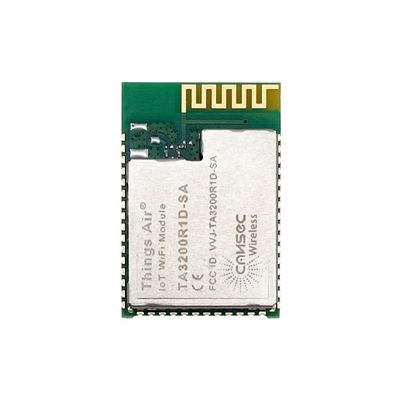

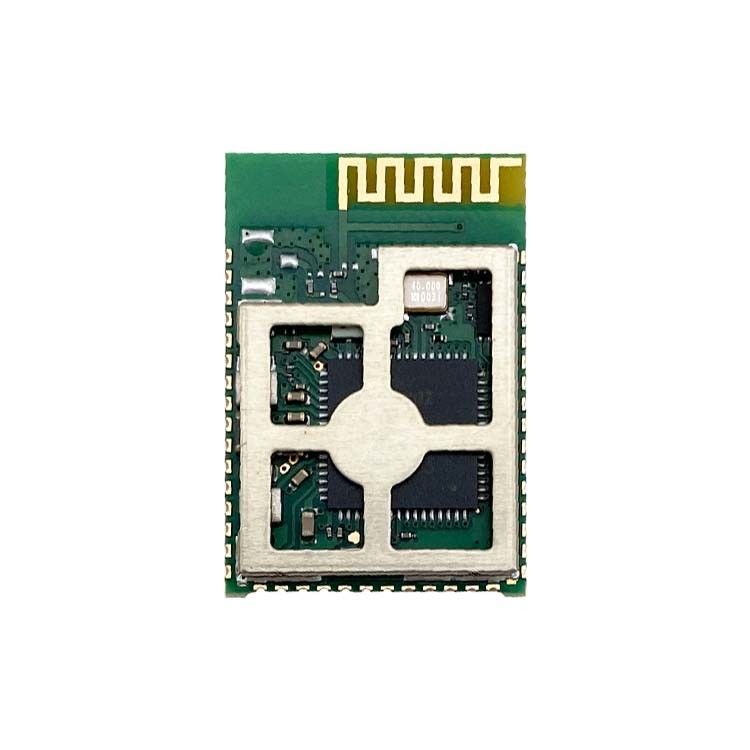

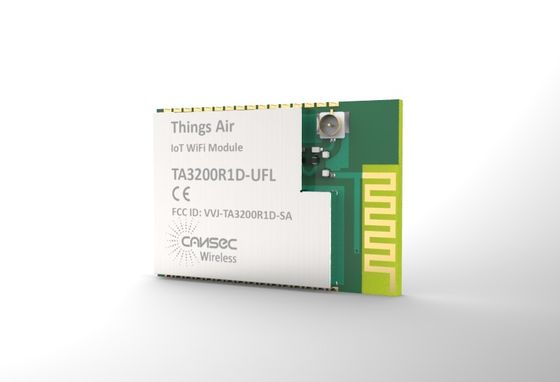

Ευέλικτη επιλογή ODM/OEM Cansec Ta3200R1D Ti CC3200 Rf Ασύρματος πομπός και δέκτης Wifi
Ευέλικτη επιλογή ODM/OEM Cansec Ta3200R1D Ti CC3200 Rf Ασύρματος πομπός και δέκτης Wifi
Αγοράστε συνδέσμους↓↓↓
| Αριθμός πλακέτας | Ονομασία καρφίτσας | Περιγραφή | CC3200 Pkg αριθμός πιν |
| 1 | Εθνική Τράπεζα | Γη | 65 |
| 2 | ΑΝΤΣΕΛ1 | Έλεγχος επιλογής κεραίας | 29 |
| 3 | ANTSEL2 | Έλεγχος επιλογής κεραίας | 30 |
| 4 | nRESET | Επαναφορά κύριας τσιπ. | 32 |
| 5 | SOP2 | Η αίσθηση της δύναμης 2 | 21 |
| 6 | SOP1 | Η Αίσθηση της Δύναμης 1 | 34 |
| 7 | ΣΟΠ0 | Η Αίσθηση της Δύναμης 0 | 35 |
| 8 | Εθνική Κεντρική Αρχή | - | - |
| 9 | Εθνική Κεντρική Αρχή | - | - |
| 10 | Εθνική Κεντρική Αρχή | - | - |
| 11 | Εθνική Τράπεζα | Γη | 65 |
| 12 | Εθνική Τράπεζα | Γη | 65 |
| 13 | Εισαγωγή: | Η τάση τροφοδοσίας τσιπ (VBAT) | 10,37,39,44,54 |
| 14 | Δελτίο ΕΚΑΧ | ANA2 DCDC O | 47 |
| 15 | GPIO_30 | Γενική χρήση | 53 |
| 16 | GPIO_31 | Γενική χρήση | 45 |
| 17 | Εθνική Τράπεζα | Γη | 65 |
| 18 | GPIO_00 | Γενική χρήση | 50 |
| 19 | GPIO_01 | Γενική χρήση | 55 |
| 20 | GPIO_02 | Γενική χρήση | 57 |
| 21 | GPIO_03 | Γενική χρήση | 58 |
| 22 | GPIO_04 | Γενική χρήση | 59 |
| 23 | GPIO_05 | Γενική χρήση | 60 |
| 24 | GPIO_06 | Γενική χρήση | 61 |
| 25 | GPIO_07 | Γενική χρήση | 62 |
| 26 | GPIO_08 | Γενική χρήση | 63 |
| 27 | GPIO_09 | Γενική χρήση | 64 |
| 28 | Εθνική Τράπεζα | Γη | 65 |
| 29 | Εθνική Τράπεζα | Γη | 65 |
| 30 | GPIO_10 | Γενική χρήση | 1 |
| 31 | GPIO_11 | Γενική χρήση | 2 |
| 32 | GPIO_12 | Γενική χρήση | 3 |
| 33 | GPIO_13 | Γενική χρήση | 4 |
| 34 | GPIO_14 | Γενική χρήση | 5 |
| 35 | GPIO_15 | Γενική χρήση | 6 |
| 36 | GPIO_16 | Γενική χρήση | 7 |
| Αριθμός πλακέτας | Ονομασία καρφίτσας | Περιγραφή | CC3200 Pkg αριθμός πιν |
| 37 | GPIO_17 | Γενική χρήση | 8 |
| 38 | GPIO_22 | Γενική χρήση | 15 |
| 39 | JTAG_TDI | Επανεκκίνηση προεπιλεγμένης λειτουργίας. | 16 |
| 40 | JTAG_TDO | JTAG TDO. Επαναφορά προεπιλεγμένης εξόδου | 17 |
| 41 | GPIO_28 | Γενική χρήση | 18 |
| 42 | JTAG_TCK | JTAG/SWD TCK Επαναφορά προεπιλεγμένης διακοπής | 19 |
| 43 | JTAG_TMS | JTAG/SWD TMS Επαναφορά προεπιλεγμένης διακοπής | 20 |
| 44 | Εθνική Τράπεζα | Γη | 65 |
