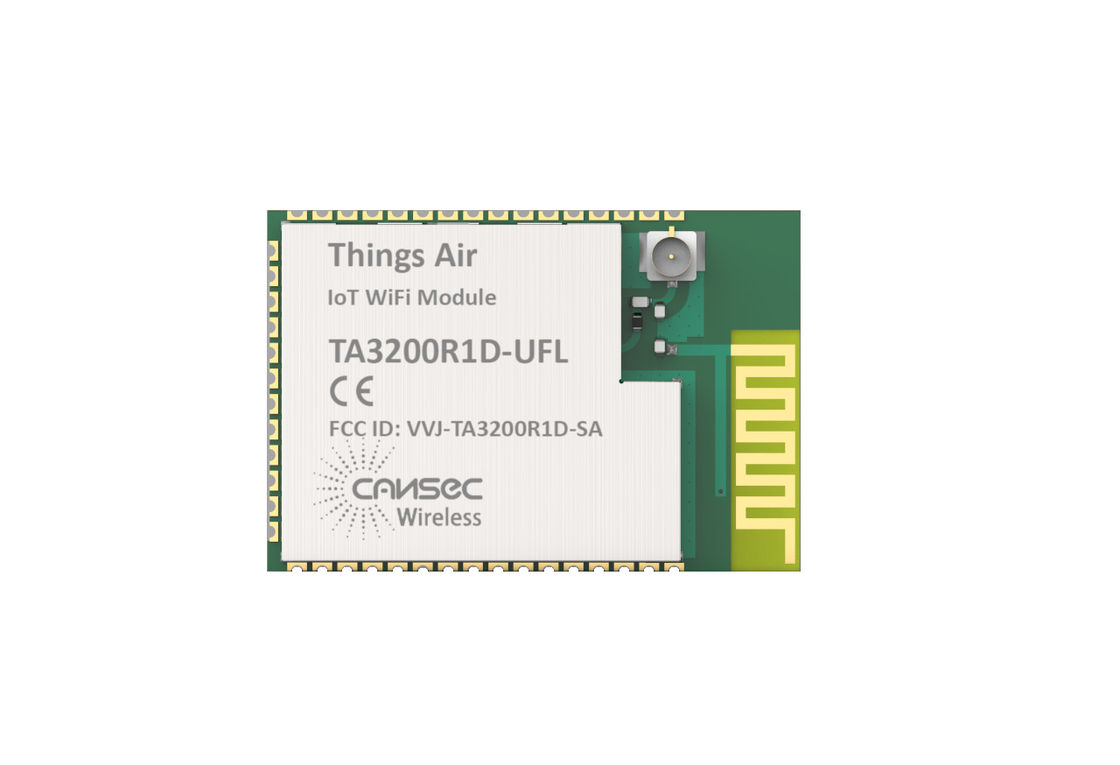

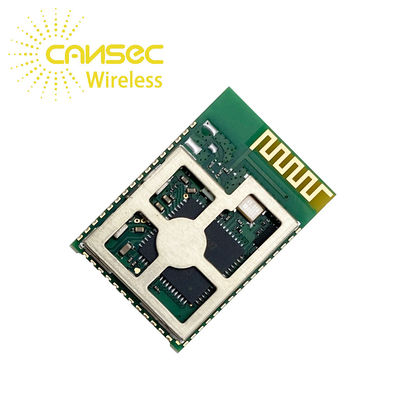

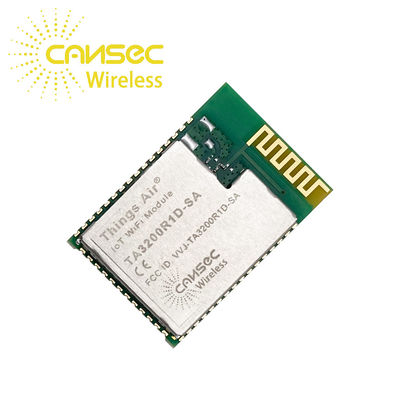

Ta3200R1D ενότητα Tj CC3200 IoT Wifi

• Μονάδα μικροελέγχου Wi-Fi

- ARM Cortex-M4 μικροελεγκτής με επεξεργαστή δικτύου Wi-Fi 802.11 b/g/n

- Ενσωματωμένο πρόγραμμα οδήγησης Wi-Fi, προμηθευτής και TCP/IP v4 Networking Stack με βιομηχανικά πρότυπα BSD Socket API

- Κρυπτομηχανή υλικού για την ασφάλεια του Διαδικτύου

- Προχωρημένες λειτουργίες Wi-Fi χαμηλής ισχύος

- Τεχνολογία SmartConfig, WPS και λειτουργία AP για τη ρύθμιση της συσκευής χωρίς κεφάλι για σύνδεση με το δίκτυο Wi-Fi

- Ασφαλής επιλογή συσκευής με 128-bit μυστικό κλειδί στο τσιπ και ασφαλή εκκίνηση

• Υποσύστημα εφαρμογών μικροελεγκτή

- ARM Cortex-M4 Core στα 80 MHz

- Ενσωματωμένες επιλογές μνήμης

• Εγκατεστημένο φλας
• RAM ((μέχρι 256KB)
• Δοκιμαστές περιφερειακών συσκευών σε ROM
• 8Mbit-Onboard flash

- Η μηχανή κρυπτογράφησης υλικού για προχωρημένα

Ασφάλεια υλικού, συμπεριλαμβανομένης της ασφάλειας

• AES, DES και 3DES
• SHA και MD5
• CRC και σύνολο ελέγχου

- 8-bit, γρήγορη, παράλληλη κάμερα διεπαφή

- 1 Multichannel Audio Serial Port (McASP) Διασύνδεση με υποστήριξη για μορφή I2S

- 1 SD (MMC) Διασύνδεση

- 32-Κανάλι Micro Direct Memory Access (μDMA)

- 2 Οικουμενικοί Ασύγχρονοι Αποδέκτες/Αποδέκτες (UART)

- 2 σειριακές περιφερειακές διεπαφές (SPIs)

- 1 Διασυνοριακό ολοκληρωμένο κύκλωμα ((I2C)

- 4 χρονόμετρα γενικής χρήσης

- 16-bit λειτουργία διαμόρφωσης πλάτους παλμού (PWM)

- Μονάδα χρονομέτρου για φύλακες.

- 4 κανάλια 12 bit αναλογικά-ψηφιακοί μετατροπείς (ADC)

- Μέχρι 22 ατομικά προγραμματιζόμενες καρφίτσες GPIO

• Υποσύστημα επεξεργαστή δικτύου WiFi

- 802.11b/g/n Ραδιόφωνο, Baseband, και Μεσαίο έλεγχο πρόσβασης

- TCP/IP Stack

• 8 Ταυτόχρονες υποδομές TCP, UDP ή RAW
• 2 Ταυτόχρονα TLS v1.2 ή SSL 3.0 Sockets

- Δυνατή μηχανή κρυπτογράφησης για γρήγορες, ασφαλείς συνδέσεις WLAN με κρυπτογράφηση 256 bit

- Σταθμός, σημείο πρόσβασης και Wi-Fi Direct Mode

- WPA2 Προσωπική και Επιχειρηματική Ασφάλεια

- Διαχειριστής σύνδεσης SimpleLink για τη διαχείριση των καταστάσεων ασφαλείας Wi-Fi

- Δύναμη TX 18dBm

- Ευαισθησία RX

• -94,7 dBm σε 1 DSSS
• -87dBm σε 11 CCK
• -73dBm σε 54 OFDM

- Απόδοση εφαρμογής

• UDP: 16Mbps
• TCP: 12Mbps
• Υποσύστημα Διαχείρισης Ενέργειας

- Ενσωματωμένος μετατροπέας συνεχούς ρεύματος με ευρεία τάση τροφοδοσίας:

• VBAT:2.3 έως 3.6V

- Μικρή κατανάλωση ενέργειας σε 3,6V

• Χειμερινή κατάσταση με ρολόι πραγματικού χρόνου (RTC):28μA
• Χαμηλής ισχύος βαθύ ύπνο: < 275μA
• Συνδεδεμένο σε αδρανή κατάσταση: 0,875mA@DTIM=1
• Δραστηριότητα: 54mA@54OFDM
• Δραστηριότητα: 223mA@54OFDM

- Ενσωματωμένη πηγή ρολογιού

• 40Κρυστάλλος 0,0 MHz με εσωτερικό ταλαντωτή
• 32.768-kHz Crystal ((RTC)
• Πακέτο και όροι λειτουργίας

• 1.27 mm Πίτσα, 44-Τερματικό, 18.22 mm × 26.65 mm Stamp Package για εύκολη συναρμολόγηση και χαμηλού κόστους σχεδιασμό PCB
• Περιοχή θερμοκρασίας λειτουργίας: -20°C έως +70°C

Σημείωση: Εξετάστε το ενδεχόμενο προσθήκης επιπλέον πυκνωτών αποσύνδεσης εάν η μπαταρία δεν μπορεί να παράγει ρεύμα.

Και παρακαλώ βεβαιωθείτε επίσης ότι αυτοί οι δύο πυκνωτές είναι κλειστοί στην πύλη του VBT_CC.
