Λεπτομέρειες:
|
| TX δύναμη: | dBm 8 | TX ρεύμα: | 12 μΑ |
|---|---|---|---|
| RX ευαισθησία: | -102 dBm | RX ρεύμα: | 5.3 μΑ |
| Τρέχουσα κατανάλωση ύπνου: | 0.7μA | Εισαγωγή/Εξόδου: | 12 |
| Βάση BLE: | BLE5.3 | ||
| Επισημαίνω: | Μονάδα BLE νήματος,2Μονάδα.4ghz ble,Μονάδα Wi-Fi Ipex |
||

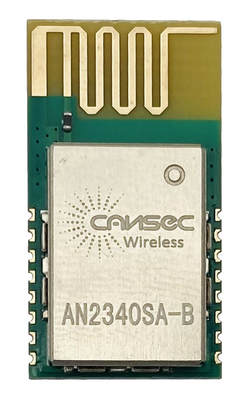

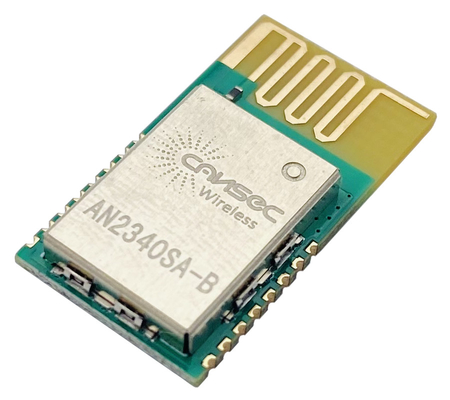

Η μονάδα AN2340 έχει σχεδιαστεί με βάση το CC2340 της TI. Η συσκευή SimpleLinkTM CC2340R5 είναι ένας ασύρματος μικροελεγκτής (MCU) 2,4 GHz που στοχεύει στο Bluetooth® 5.3 Low Energy, Zigbee®, IEEE 802.15.4, και ιδιόκτητες εφαρμογές 2,4 GHz.Η συσκευή είναι βελτιστοποιημένη για ασύρματη επικοινωνία χαμηλής ισχύος με διπλή εικόνα στο τσιπ (On-Chip Dual Image Over the Air Download (OAD)) υποστήριξη στην αυτοματοποίηση κτιρίων (ασύρματοι αισθητήρες), έλεγχος φωτισμού, φάροι), παρακολούθηση περιουσιακών στοιχείων, ιατρική, λιανική πώληση EPOS (ηλεκτρονικό σημείο πώλησης), ESL (ηλεκτρονική ετικέτα ράφους) και προσωπικό ηλεκτρονικό (παιχνίδια, HID, stylus pen) αγορές.Τα χαρακτηριστικά της συσκευής περιλαμβάνουν::
* Υποστήριξη για Bluetooth ® 5 χαρακτηριστικά: LE Coded PHYs (Long Range), LE 2‐Mbit PHY (High Speed), Διαφημιστικές επεκτάσεις, Πολλαπλά σύνολα διαφημίσεων, CSA#2, Αναζήτηση κατεύθυνσης,καθώς και συμβατότητα προς τα πίσω και υποστήριξη για βασικά χαρακτηριστικά από το Bluetooth ® 4.2 και προηγούμενες προδιαγραφές χαμηλής κατανάλωσης ενέργειας.
* Πλήρως εξειδικευμένο Bluetooth ® 5.3 λογισμικό πρωτόκολλο στοίβας που περιλαμβάνεται με το SimpleLink TM CC23xx Software Development Kit (SDK).
* Υποστήριξη Bluetooth® mesh (κόμβοι χαμηλής ισχύος).
* Υποστήριξη συσσωρευτών πρωτοκόλλων Zigbee® στο SimpleLinkTM CC23x0Rx Software Development Kit (SDK).
* Υπερ-χαμηλό ρεύμα αναμονής 0,7 μA με λειτουργία RTC και πλήρη διατήρηση μνήμης RAM που επιτρέπει σημαντική παράταση της ζωής της μπαταρίας ειδικά για εφαρμογές με μεγαλύτερα διαστήματα ύπνου.
* Πολύ χαμηλά μέσα ρεύματα ασύρματου ρεύματος για περιπτώσεις χρήσης BLE με καθήκοντα κύκλους.
Αγοράστε συνδέσμους↓↓↓
|
Πιν ΝΟ. |
Ονομασία | Τύπος καρφίτσας | Περιγραφή |
|---|---|---|---|
| 1 | DIO16_SWDIO | Ψηφιακό | GPIO, διεπαφή SWD: επιλογή λειτουργίας ή SWDIO, δυνατότητα υψηλής κίνησης |
| 2 | DIO17_SWDCK | Ψηφιακό | GPIO, διεπαφή SWD: ρολόι, δυνατότητα υψηλής κίνησης |
| 3 | DIO20_A11 | Ψηφιακό ή αναλογικό | GPIO, αναλογική δυνατότητα |
| 4 | DIO21_A10 | Ψηφιακό ή αναλογικό | GPIO, αναλογική δυνατότητα |
| 5 | DIO24_A7 | Ψηφιακό ή αναλογικό | GPIO, αναλογική δυνατότητα, δυνατότητα υψηλής κίνησης |
| 6 | Επαναφορά | Ψηφιακή είσοδος | Επαναφορά, ενεργητική-χαμηλή, εσωτερική έλξη |
| 7 | DIO6_A1 | Ψηφιακό ή αναλογικό | GPIO, αναλογική δυνατότητα |
| 8 | Εθνική Τράπεζα | Σφραγίδα γείωσης | Σύνδεση με το GND |
| 9 | Εθνική Τράπεζα | Σφραγίδα γείωσης | Σύνδεση με το GND |
| 10 | DIO_13 | Ψηφιακό | ΠΕΔΠ |
| 11 | DIO_12 | Ψηφιακό | GPIO, δυνατότητα υψηλής κίνησης |
| 12 | DIO_11 | Ψηφιακό | ΠΕΔΠ |
| 13 | DIO_8 | Ψηφιακό | ΠΕΔΠ |
| 14 | Εθνική Τράπεζα | Σφραγίδα γείωσης | Σύνδεση με το GND |
| 15 | Εθνική Τράπεζα | Σφραγίδα γείωσης | Σύνδεση με το GND |
| 16 | ΔΕΔ | Δύναμη | 1.8V έως 3.8V κύριας τροφοδοσίας τσιπ |
