Λεπτομέρειες:
|
| Chipset: | BlueNRG 132 | Μέγεθος: | 12.5*18.5*2.6mm |
|---|---|---|---|
| Λειτουργούσα τάση: | 1.7-3.6V | TX δύναμη: | 8dBm |
| TX ρεύμα: | 14.5mA | Ευαισθησία Rx: | -88dBm |
| RX ρεύμα: | 7.7mA | Τρέχουσα κατανάλωση ύπνου: | 0.5μA |
| Protocal: | BLE4.2 | Τύπος κεραιών: | Κεραία PCB |
| Λειτουργούσα θερμοκρασία: | -30~85℃ | Εφαρμογή: | Φορετές ασύρματες σχετικές με το IoT συσκευές συσκευών |
| Επισημαίνω: | ST bluenrg-132 χαμηλή ενεργειακή ενότητα Bluetooth,Χαμηλή ενεργειακή ενότητα BLE4.2 Bluetooth,Ble132sa/ua-β |
||

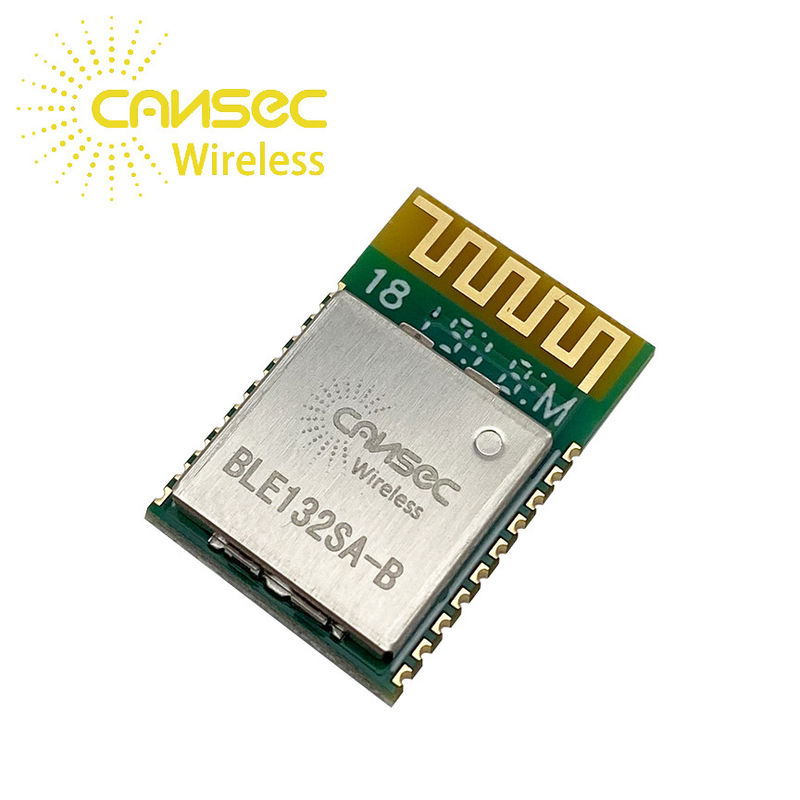

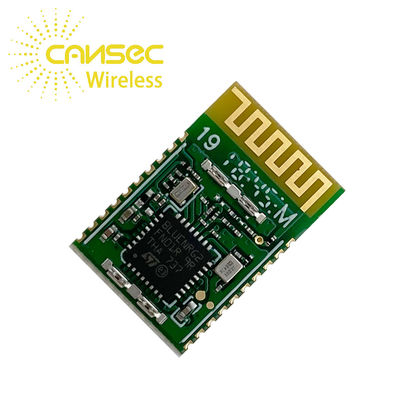

Μπλε ενότητα ασύρματο ST bluenrg-132 λύσεις BLE4.2 δοντιών Cansec ble132sa/ua-β 2.4GHz Iot ενότητας Ble
Κατανάλωση ισχύος όταν μετατροπέας ρεύμα-συνεχές ρεύμα μη ενεργός
| Παράμετρος | Λ. | Τύπος | Max | Μονάδα | |
| Λειτουργούσα τάση | 1.7 | - | 3.6 | Β | |
| Λειτουργούσα θερμοκρασία | -30 | - | 85 | ℃ | |
|
Τρέχουσα κατανάλωση |
Εφεδρικός | - | 0,5 | - | UA |
| Λάβετε τον τρόπο | - | 14.5 | - | μΑ | |
| Διαβιβάστε τον τρόπο (8dBm) | - | 28.8 | - | μΑ | |
| TX δύναμη | - | 7 | 8 | dBm | |
| RX ευαισθησία | - | - | -88 | dBm | |
Κατανάλωση ισχύος όταν μετατροπέας ρεύμα-συνεχές ρεύμα ενεργός
| Παράμετρος | Λ. | Τύπος | Max | Μονάδα | |
| Λειτουργούσα τάση | 1.7 | - | 3.6 | Β | |
| Λειτουργούσα θερμοκρασία | -30 | - | 85 | ℃ | |
|
Τρέχουσα κατανάλωση |
Εφεδρικός | - | - | 1 | UA |
| Λάβετε τον τρόπο | - | 7.7 | - | μΑ | |
| Διαβιβάστε τον τρόπο (8dBm) | - | 15.1 | - | μΑ | |
| TX δύναμη | - | - | dBm | ||
| RX ευαισθησία | - | - | -88 | dBm | |
Μπλε ενότητα ασύρματο ST bluenrg-132 λύσεις BLE4.2 δοντιών Cansec ble132sa/ua-β 2.4GHz Iot ενότητας Ble
Περιγραφή
Ble132sa/ua-η ενότητα σειράς σχεδιάζεται βασισμένος σε blueNRG-1.The blueNRG-1 της επιχείρησης του ST είναι ένα πολύ χαμηλής ισχύος χαμηλό ενεργειακό (BLE4.2) single-mode σύστημα--τσιπ Bluetooth υποχωρητικό με την προδιαγραφή Bluetooth.
Το blueNRG-1 επεκτείνει τα χαρακτηριστικά γνωρίσματα του βραβευμένου επεξεργαστή δικτύων BlueNRG, επιτρέποντας τη χρήση του ενσωματωμένου φλοιού M0 για το τρέξιμο του κώδικα εφαρμογής χρηστών.
Το blueNRG-1 περιλαμβάνει 160 KB του προγραμματισμού της αστραπιαίας σκέψης, 24 KB της μνήμης στατικού RAM με τη διατήρηση (δύο τράπεζες 12 KB) και SPI, UART, τυποποιημένες περιφερειακές μονάδες διεπαφών επικοινωνίας I2C. Χαρακτηρίζει επίσης τα πολλών χρήσεων χρονόμετρα, τον ελεγκτή φυλάκων, RTC και DMA.
Μια ΠΑΧ είναι διαθέσιμη για τη διασύνδεση με τους αναλογικούς αισθητήρες, και για την ανάγνωση της μέτρησης του ενσωματωμένου οργάνου ελέγχου μπαταριών. Ένα ψηφιακό φίλτρο είναι διαθέσιμο για την επεξεργασία ενός ρεύματος PDM.
Το blueNRG-1 προσφέρει την ίδια άριστη απόδοση RF με το ραδιόφωνο BlueNRG, και ο ενσωματωμένος υψηλής απόδοσης μετατροπέας DC/DC κρατά τα ίδια υπερβολικά χαμηλά χαρακτηριστικά δύναμης, αλλά το blueNRG-1 βελτιώνει την τρέχουσα κατανάλωση τρόπου ύπνου BlueNRG που επιτρέπει μια περαιτέρω αύξηση στη διάρκεια ζωής μπαταριών των εφαρμογών.
| Μαξιλάρι Numbe |
Όνομα |
Τύπος καρφιτσών |
Περιγραφή |
| 1 | RESET_N | Ι | Αναστοιχειοθέτηση συστημάτων |
|
2 |
DIO13 |
OD | GPI 13 |
| Ι | UART_CTS | ||
| I/O | I2C1_DAT | ||
|
3 |
DIO12 |
OD | GPI 12 |
| I/O | I2C1_CLK | ||
| 4 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
| 5 | VCC | ΔΥΝΑΜΗ | Εισαγωγή τάσης μπαταριών |
| Μαξιλάρι Numbe |
Όνομα |
Τύπος καρφιτσών |
Περιγραφή |
|
6 |
DIO11 |
I/O | Γενικός σκοπός ψηφιακό I/O |
| Ι | UART_RXD | ||
| I/O | SPI_CS1 | ||
| Ο | CLK_32K | ||
|
7 |
DIO10 |
I/O | Γενικός σκοπός ψηφιακό I/O |
| Ι | SWDIO | ||
| Ο | SPI_OUT | ||
| Ο | CLK_32K | ||
|
8 |
DIO9 |
I/O | Γενικός σκοπός ψηφιακό I/O |
| Ι | SWCLK | ||
| Ι | SPI_IN | ||
| Ο | XO16/32M | ||
|
9 |
DIO8 |
I/O | Γενικός σκοπός ψηφιακό I/O |
| Ο | UART_TXD | ||
| I/O | SPI_CLK | ||
| Ι | PDM_DATA | ||
|
10 |
DIO7/BOOT |
I/O |
Bootloader γενικός σκοπός καρφιτσών ψηφιακός |
| Ι | UART_CTS | ||
| I/O | I2C2_DAT | ||
| Ο | PDM_CLK | ||
|
11 |
DIO6 |
I/O | Γενικός σκοπός ψηφιακό I/O |
| Ο | UART_RTS | ||
| I/O | I2C2_CLK | ||
| Ι | PDM_DATA | ||
|
12 |
DIO5 |
I/O | Γενικός σκοπός ψηφιακό I/O |
| Ο | UART_TXD | ||
| I/O | I2C2_DAT | ||
| Ο | PWM1 | ||
|
13 |
DIO4 |
I/O | Γενικός σκοπός ψηφιακό I/O |
| Ι | UART_RXD | ||
| I/O | I2C2_CLK | ||
| Ο | PWM0 | ||
|
14 |
DIO3 |
I/O | Γενικός σκοπός ψηφιακό I/O |
| Ο | PWM1 | ||
| Ι | SPI_IN | ||
|
15 |
DIO2 |
I/O | Γενικός σκοπός ψηφιακό I/O |
| Ο | PWM0 | ||
| Ο | SPI_OUT | ||
| Ο | PDM_CLK |
| Μαξιλάρι Numbe |
Όνομα |
Τύπος καρφιτσών |
Περιγραφή |
|
16 |
DIO1 |
I/O | Γενικός σκοπός ψηφιακό I/O |
| Ο | UART_RTS | ||
| I/O | SPI_CS1 | ||
| Ι | PDM_DATA | ||
|
17 |
DIO0 |
I/O | Γενικός σκοπός ψηφιακό I/O |
| Ι | UART_CTS | ||
| I/O | SPI_CLK | ||
| Ο | CPUCLK | ||
|
18 |
ANATEST0/DIO14 |
I/O |
Αναλογική παραγωγή Γενικός σκοπός ψηφιακός |
| I/O | I2C1_CLK | ||
| I/O | SPI_CLK | ||
| 19 | ADC1 | Ι | Εισαγωγή 1 της ΠΑΧ |
| 20 | ADC2 | Ι | Εισαγωγή 2 της ΠΑΧ |
Σημείωση: Περισσότερη αναφορά λεπτομέρειας παρακαλώ το δελτίο blueNRG-232 από το www.ST.com.
