Λεπτομέρειες:
|
| Chipset: | BlueNRG 132 | Μέγεθος: | 12.5*18.5*2.6mm |
|---|---|---|---|
| Λειτουργούσα τάση: | 1.7-3.6V | TX δύναμη: | 8dBm |
| TX ρεύμα: | 14.5mA | Ευαισθησία Rx: | -88dBm |
| RX ρεύμα: | 7.7mA | Τρέχουσα κατανάλωση ύπνου: | 0.5μA |
| I/O: | 15 | Protocal: | BLE4.2 |
| Κεραία: | Συνδετήρας IPEX | Λειτουργούσα θερμοκρασία: | -30~85℃ |
| Λειτουργία Volatge: | 1.7~3.6V | ||
| Επισημαίνω: | ST blueNRG-1 Bluetooth 4,2 ενότητα,Bluetooth 4 |
||
Κατανάλωση ισχύος όταν μετατροπέας ρεύμα-συνεχές ρεύμα μη ενεργός
| Παράμετρος | Λ. | Τύπος | Max | Μονάδα | |
| Λειτουργούσα τάση | 1.7 | - | 3.6 | Β | |
| Λειτουργούσα θερμοκρασία | -30 | - | 85 | ℃ | |
|
Τρέχουσα κατανάλωση |
Εφεδρικός | - | 0,5 | - | UA |
| Λάβετε τον τρόπο | - | 14.5 | - | μΑ | |
| Διαβιβάστε τον τρόπο (8dBm) | - | 28.8 | - | μΑ | |
| TX δύναμη | - | 7 | 8 | dBm | |
| RX ευαισθησία | - | - | -88 | dBm | |
Κατανάλωση ισχύος όταν μετατροπέας ρεύμα-συνεχές ρεύμα ενεργός
| Παράμετρος | Λ. | Τύπος | Max | Μονάδα | |
| Λειτουργούσα τάση | 1.7 | - | 3.6 | Β | |
| Λειτουργούσα θερμοκρασία | -30 | - | 85 | ℃ | |
|
Τρέχουσα κατανάλωση |
Εφεδρικός | - | - | 1 | UA |
| Λάβετε τον τρόπο | - | 7.7 | - | μΑ | |
| Διαβιβάστε τον τρόπο (8dBm) | - | 15.1 | - | μΑ | |
| TX δύναμη | - | - | dBm | ||
| RX ευαισθησία | - | - | -88 | dBm | |

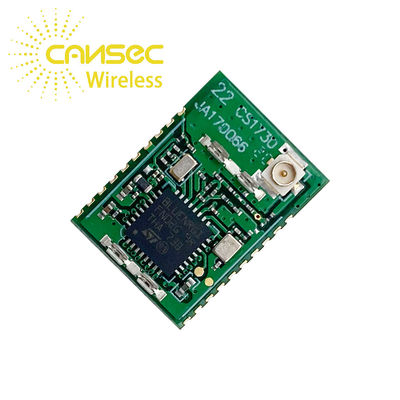

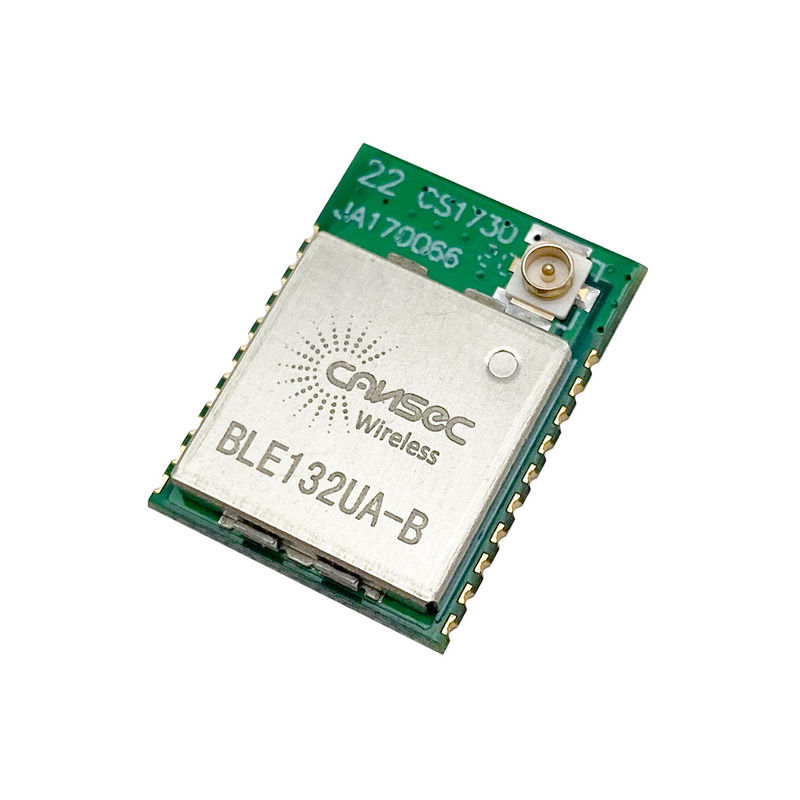

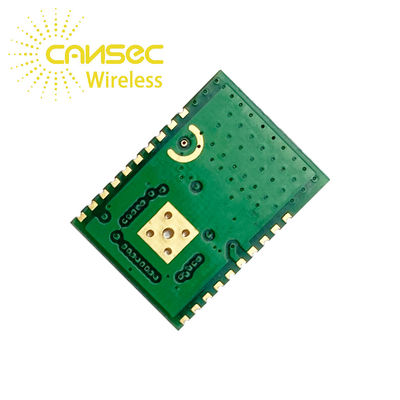

Cansec ασύρματο ένα ble132sa/ua-ST blueNRG-1 χαμηλή ενεργειακή ενότητα λύσης BLE4.2 2.4GHz IoT για Bluetooth
Περιγραφή
Ble132sa/ua-η ενότητα σειράς σχεδιάζεται βασισμένος σε blueNRG-1.The blueNRG-1 της επιχείρησης του ST είναι ένα πολύ χαμηλής ισχύος χαμηλό ενεργειακό (BLE4.2) single-mode σύστημα--τσιπ Bluetooth υποχωρητικό με την προδιαγραφή Bluetooth.
Το blueNRG-1 επεκτείνει τα χαρακτηριστικά γνωρίσματα του βραβευμένου επεξεργαστή δικτύων BlueNRG, επιτρέποντας τη χρήση του ενσωματωμένου φλοιού M0 για το τρέξιμο του κώδικα εφαρμογής χρηστών.
Το blueNRG-1 περιλαμβάνει 160 KB του προγραμματισμού της αστραπιαίας σκέψης, 24 KB της μνήμης στατικού RAM με τη διατήρηση (δύο τράπεζες 12 KB) και SPI, UART, τυποποιημένες περιφερειακές μονάδες διεπαφών επικοινωνίας I2C. Χαρακτηρίζει επίσης τα πολλών χρήσεων χρονόμετρα, τον ελεγκτή φυλάκων, RTC και DMA.
Μια ΠΑΧ είναι διαθέσιμη για τη διασύνδεση με τους αναλογικούς αισθητήρες, και για την ανάγνωση της μέτρησης του ενσωματωμένου οργάνου ελέγχου μπαταριών. Ένα ψηφιακό φίλτρο είναι διαθέσιμο για την επεξεργασία ενός ρεύματος PDM.
Το blueNRG-1 προσφέρει την ίδια άριστη απόδοση RF του ραδιοφώνου BlueNRG, και ο ενσωματωμένος υψηλής απόδοσης μετατροπέας DC/DC κρατά τα ίδια υπερβολικά χαμηλά χαρακτηριστικά δύναμης, αλλά το blueNRG-1 βελτιώνει την τρέχουσα κατανάλωση τρόπου ύπνου BlueNRG που επιτρέπει μια περαιτέρω αύξηση στη διάρκεια ζωής μπαταριών των εφαρμογών.
