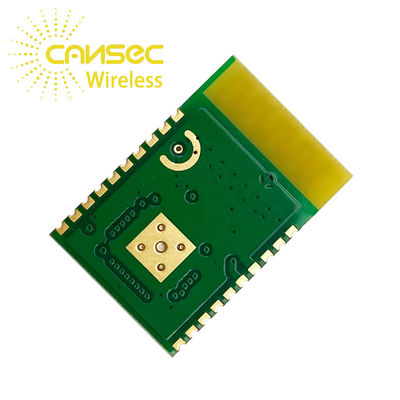

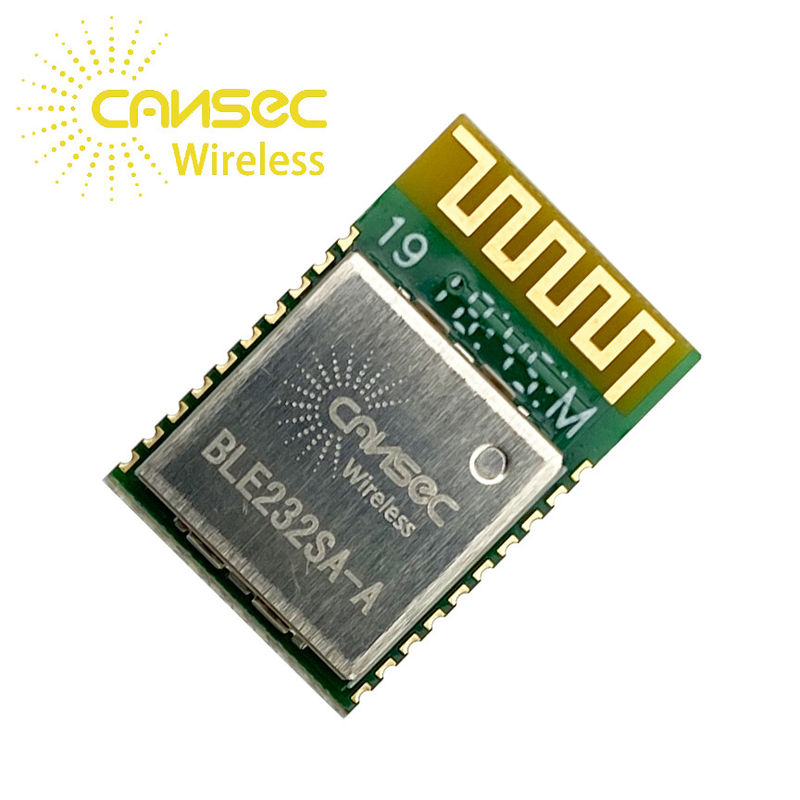

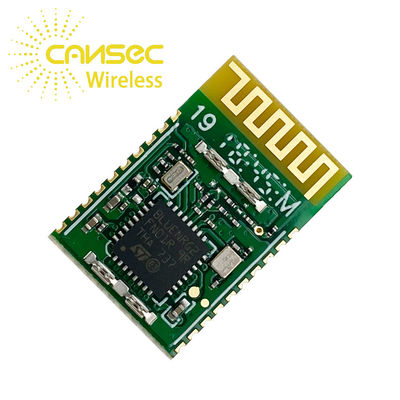

Χαμηλής ισχύος χαμηλότερο κόστος ασύρματο ble232SA-α ST bluenrg-2 ενότητας Bluetooth ασύρματη ενότητα
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Διαβιβάστε τον τρόπο (8dBm)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Χαμηλής ισχύος ενότητα χαμηλού κόστους ασύρματο ble232SA-α ST bluenrg-2 Bluetooth ασύρματη ενότητα
Περιγραφή
BLE232SA/UA η ενότητα σειράς σχεδιάζεται βασισμένος της επιχείρησης blueNRG-2 του ST. Τα blueNRG-2 είναι ένα πολύ χαμηλής ισχύος χαμηλό ενεργειακό (BLE5.0) single-mode σύστημα--τσιπ Bluetooth υποχωρητικό με την προδιαγραφή Bluetooth.
Τα blueNRG-2 επεκτείνουν τα χαρακτηριστικά γνωρίσματα του βραβευμένου επεξεργαστή δικτύων BlueNRG, επιτρέποντας τη χρήση του ενσωματωμένου φλοιού M0 για το τρέξιμο του κώδικα εφαρμογής χρηστών.
Τα blueNRG-2 περιλαμβάνουν 256kB του προγραμματισμού της αστραπιαίας σκέψης, 24 KB της μνήμης στατικού RAM με τη διατήρηση (δύο τράπεζες 12kB) και SPI, UART, τυποποιημένες περιφερειακές μονάδες διεπαφών επικοινωνίας I2C. Χαρακτηρίζει επίσης τα πολλών χρήσεων χρονόμετρα, τον ελεγκτή φυλάκων, RTC και DMA.
Μια ΠΑΧ είναι διαθέσιμη για τη διασύνδεση με τους αναλογικούς αισθητήρες, και για την ανάγνωση της μέτρησης του ενσωματωμένου οργάνου ελέγχου μπαταριών. Ένα ψηφιακό φίλτρο είναι διαθέσιμο για το ρεύμα επεξεργασίας PDM.
Οι blueNRG-2 προσφορές η ίδια άριστη απόδοση RF με το ραδιόφωνο BlueNRG, και ο ενσωματωμένος υψηλής απόδοσης μετατροπέας DC/DC κρατούν τα ίδια υπερβολικά χαμηλά χαρακτηριστικά δύναμης, αλλά τα blueNRG-2 βελτιώνουν την τρέχουσα κατανάλωση τρόπου ύπνου BlueNRG που επιτρέπει μια περαιτέρω αύξηση στη διάρκεια ζωής μπαταριών των εφαρμογών.
Εφαρμογές
- Ρολόγια
- Ικανότητα, wellness και αθλητισμός
- Καταναλωτής ιατρικός
- Ασφάλεια/εγγύτητα
- Τηλεχειρισμός
- Σπίτι και βιομηχανική αυτοματοποίηση
- Βοηθημένη διαβίωση
- Κινητές τηλεφωνικές περιφερειακές μονάδες
- PC φωτισμού peripher
Χαρακτηριστικά γνωρίσματα
- Χαμηλό σύστημα--τσιπ ενεργειακού ενιαίο τρόπου Bluetooth υποχωρητικό με Bluetooth 5,0 προδιαγραφές:
κύριος, σκλάβος και πολλαπλάσιοι ταυτόχρονοι ρόλοι
Επέκταση μήκους πακέτων στοιχείων LE
- Λειτουργούσα τάση ανεφοδιασμού: από 1,7 έως 3,6 Β
- Ενσωματωμένος γραμμικός ρυθμιστής και ελάττωσης μετατροπέας ρεύμα-συνεχές ρεύμα
- Λειτουργούσα σειρά θερμοκρασίας:
-30 °C σε 85 °C
- Τριανταδυάμπιτος βασισμένος πυρήνας αρχιτεκτονικής υψηλής απόδοσης, φλοιών M0 εξαιρετικά-χαμηλός-δύναμης
- Προγραμματίσημη λάμψη 256 KB
- RAM 24 KB με τη διατήρηση (δύο τράπεζες 12 KB)
- 1 διεπαφή Χ UART
- 1 διεπαφή Χ SPI
- 2 X Ι διεπαφή ² Γ
- 15GPIOs
- πολλών χρήσεων χρονόμετρο 2 Χ
- 10-κομμάτι ΠΑΧ
- Φύλακας και RTC
- Ελεγκτής DMA
- Επεξεργαστής ρευμάτων PDM
- 32 ταλαντωτής κρυστάλλου MHZ
- ταλαντωτής κρυστάλλου 32 kHz
- Όργανο ελέγχου τάσης μπαταριών και αισθητήρας θερμοκρασίας
(στο συνδετήρα κεραιών)
- Άριστος προϋπολογισμός συνδέσεων RF (μέχρι 96 DB)
- Ακριβές RSSI για να επιτρέψει τον έλεγχο δύναμης
8.3 ρεύμα μΑ TX (@ -2 dBm, 3,0 Β)
- Κάτω από σε 1 τρέχουσα κατανάλωση µA με τον ενεργό σωρό BLE (τρόπος ύπνου)
- Μέση τρέχουσα κατανάλωση διαφημίσεων
15.34 µA (διάστημα 1000 διαφημίσεων κα), 1 έτος, 8 μήνες, 19 ημέρες με την μπαταρία 230 mAh (CR2032)
- Μέση τρέχουσα κατανάλωση σύνδεσης
7,059 µA (διάστημα 1000 σύνδεσης κα), 3 έτη, 10 μήνες, 12 ημέρες με 230mAhbattery (CR2032)
- Κατάλληλος για τις εφαρμογές υποχωρητικές με τους ακόλουθους κανονισμούς ραδιοσυχνότητας: ETSI EN 300 328, EN 300 440, ΜΈΡΟΣ 15, ARIB STD-T66 ΤΗΣ FCC CFR47
- Προγραμματισμένο εκ των πρότερων bootloader μέσω UART
- Μέχρι διαθέσιμη δύναμη παραγωγής +8 dBm
Σημειώστε το Α: ll τα χαρακτηριστικά γνωρίσματα BLE5.0 δεν υποστηρίζονται αυτήν την περίοδο, αλλά είναι το περισσότερο τσιπ κόστος-απόδοσης υπέρ BLE5.0.
