Λεπτομέρειες:
|
| Μέγεθος: | 20*30*3mm | TX δύναμη: | 868MHz: 12.5dBm το /2.4G: 3dBm |
|---|---|---|---|
| Ευαισθησία Rx: | 868MHz: - 96dBm το /2.4G: - 96dBm | TX ρεύμα: | 868MHz: 41mA το /2.4G: 11.1mA |
| RX ρεύμα: | 868MHz: 8.5mA το /2.4G: 8.5mA | Εφεδρικό ρεύμα: | 3μA |
| Τύπος κεραιών: | Συνδετήρας τσιπ Antenna/IPEX | Chipset: | cc2652 από τη Texas Instruments |
| Λειτουργούσα τάση: | 1.8~3.8v | Λειτουργούσα θερμοκρασία: | -20~+70℃ |
| Επισημαίνω: | RF ασύρματη ενότητα πομποδεκτών 2,4 Ghz,Tj CC2652 ασύρματη ενότητα πομποδεκτών 2 |
||

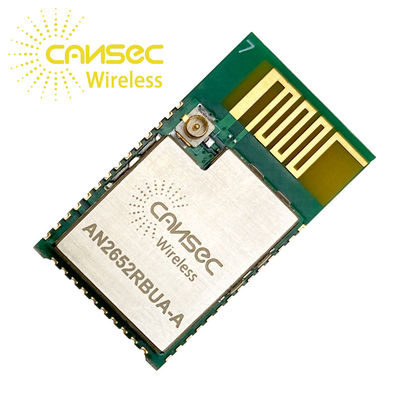

Ασύρματη έξυπνη ενότητα πομποδεκτών εγχώριων an2652rbua-α προϊόντων ασύρματη RF
| Παράμετρος | Λ. | Τύπος | Max | Μονάδα | |
| Λειτουργούσα τάση | 1.8 | - | 3.8 | Β | |
| Λειτουργούσα θερμοκρασία | -20 | - | +70 | ℃ | |
|
Τρέχων Κατανάλωση |
Τρόπος ύπνου | - | 1 | UA | |
| Λάβετε τον τρόπο | - | 6.9 | - | μΑ | |
| Διαβιβάστε τον τρόπο | - | 9.6 | - | μΑ | |
| TX δύναμη (για το μεταφορέα) | - | 4 | dBm | ||
| RX ευαισθησία (για τη διαμόρφωση της Lora) | - | - | -97 | dBm | |
| Απόσταση | 150 | μ | |||
Η συσκευή CC2652R είναι ένα πολυπρωτόκολλο ασύρματο 2.4GHz MCU για το νήμα, Zigbee®, χαμηλής ισχύος Bluetooth® 5, IEEE 802.15.4g, IPv6-ικανά έξυπνα αντικείμενα (6LoWPAN), WI-SUN®, και ιδιόκτητα συστήματα, συμπεριλαμβανομένου του 15,4-σωρού Tj.
Η συσκευή CC2652R είναι μέλος της πλατφόρμας SimpleLink™ MCU για τις οικονομικώς αποδοτικές, υπερβολικά χαμηλές συσκευές δύναμης, 2.4GHz και υπο--1GHz RF. Το πολύ ρεύματα χαμηλά ενεργά RF και τα ρεύματα και ο ύπνος μικροελεγκτών (MCU) κάτω από 1μA και την ισότητα-προστατευμένη διατήρηση RAM μέχρι 80KB παρέχουν την άριστη ενεργειακή συγκομιδή διάρκειας ζωής μπαταρίας και υποστήριξης στη μικρή μακροπρόθεσμη εργασία κυττάρων νομισμάτων στην εφαρμογή.
Χαρακτηριστικά γνωρίσματα
Μικροελεγκτής
– Ισχυρός επεξεργαστής Arm® cortex®-M4F
– Το ρολόι επιταχύνεται σε 48 MHZ
– 352KB της προγραμματίσημης λάμψης -συστημάτων
– 256KB του ROM για τα πρωτόκολλα και το υλικολογισμικό
– 8KB της κρύπτης SRAM (διαθέσιμης ως γενικής χρήσης RAM)
– 80KB της υπερβολικά χαμηλής διαρροής SRAM
– 2-καρφίτσα cJTAG και διόρθωση JTAG
– Υποστηρίξεις πέρα από - βελτίωση αέρα (OTA)
• Υπερβολικά χαμηλός ελεγκτής αισθητήρων δύναμης με 4KB
SRAM
– Δείγμα, κατάστημα, και στοιχεία αισθητήρων διαδικασίας
– Ανεξάρτητος λειτουργίας από το σύστημα ΚΜΕ
– Γρήγορα ξυπνήστε για τη χαμηλής ισχύος λειτουργία
• Περιφερειακές μονάδες
– Οι ψηφιακές περιφερειακές μονάδες μπορούν να καθοδηγηθούν σε οποιοδήποτε GPIO
– δεκαεξάμπιτα γενικής χρήσης χρονόμετρα 4× τριανταδυάμπιτο ή 8×
– 12-κομμάτι ΠΑΧ, 200 kSamples/s, 8 κανάλια
– Συγκριτές 2× με την εσωτερική αναφορά DAC
(Συνεχής χρόνος 1×, υπερβολικά χαμηλή δύναμη 1×)
– Προγραμματίσημη τρέχουσα πηγή
– 2× UART
– 2× SSI (SPI, MICROWIRE, TJ)
– I2C
– I2S
– Πραγματικός - χρονικό ρολόι (RTC)
– AES 128 - και διακοσοπενηνταεξάμπιτος Crypto επιταχυντής
– ECC και ΔΝΑ δημόσιος βασικός επιταχυντής υλικού
– Επιταχυντής SHA2 (πλήρης ακολουθία μέχρι Sha-512)
– Αληθινή τυχαία γεννήτρια αριθμού (TRNG)
– Χωρητική αντίληψη, μέχρι 8 κανάλια
– Ενσωματωμένο όργανο ελέγχου θερμοκρασίας και μπαταριών
• Μικρή δύναμη
– Ευρεία σειρά τάσης ανεφοδιασμού: 1.8 Β σε 3,8 Β
– Ενεργός-τρόπος RX: 6.9 μΑ
– Ενεργός-τρόπος TX: 9.6 μΑ
– Εφεδρεία: 0.94μA
• Ραδιο τμήμα
– πομποδέκτης 2,4-Ghz RF συμβατός με
Bluetooth 5 χαμηλά ενέργεια και IEEE 802.15.4 PHY και MAC
– Άριστη ευαισθησία δεκτών:
– dBm 100 για τις 802.15.4 (2,4 Ghz),
– dBm 105 για Bluetooth 125 kbps (LE Coded PHY)
– Δύναμη παραγωγής μέχρι το dBm +4
Ασύρματη έξυπνη ενότητα πομποδεκτών εγχώριων an2652rbua-α προϊόντων ασύρματη RF
