Λεπτομέρειες:
|

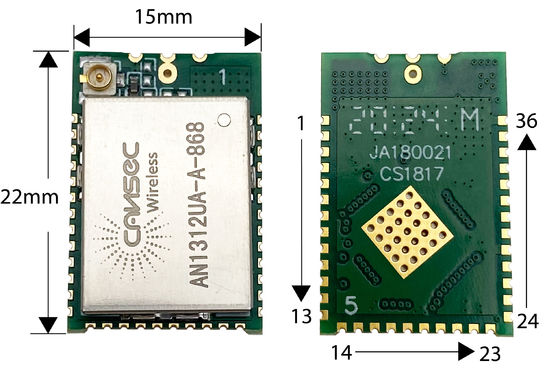

| Μέγεθος: | 15mm*22mm*3.2mm | TX δύναμη: | 13dBm |
|---|---|---|---|
| Ευαισθησία Rx: | -124dBm | TX ρεύμα: | 25mA |
| RX ρεύμα: | 5.5mA | Εφεδρικό ρεύμα: | 1uA |
| Κεραία: | Συνδετήρας UFL | Chipset: | CC1312 από τη Texas Instruments |
| Συχνότητα: | 434/470/868/915MHz | Προσιτότητα: | 800m ανώτατα |
| Εργασία Tempurature: | -20~+70℃ | ||
| Επισημαίνω: | AES 256 υπο- μπιτ ενότητας Ghz,Υπο- Ghz ενότητα Tj CC1312 IoT,ενότητα 434MHz CC1312 |
||
Tj μακροχρόνιας σειράς AN1312 Cansec - χαμηλής ισχύος λύσεις IoT ενότητας κατανάλωσης ενότητας AES 256bits CC1312 υπο--Ghz IoT
| Παράμετρος | Λ. | Τύπος | Max | Μονάδα | |
| Λειτουργούσα τάση | 1.8 | - | 3.8 | Β | |
| Λειτουργούσα θερμοκρασία | -20 | - | +70 | ℃ | |
|
Τρέχων Κατανάλωση |
Τρόπος ύπνου | - | 1 | - | UA |
| Λάβετε τον τρόπο | - | 8 | - | μΑ | |
| Διαβιβάστε τον τρόπο | - | 27 | - | μΑ | |
| TX δύναμη (για το μεταφορέα) | - | 12 | dBm | ||
| RX ευαισθησία (για τη διαμόρφωση της Lora) | - | - | -121 | dBm | |
| Απόσταση |
434 / 470MHz: 400-500 868 / 915MHz: 600-800 |
μ | |||
Tj μακροχρόνιας σειράς AN1312 Cansec - χαμηλής ισχύος λύσεις IoT ενότητας κατανάλωσης ενότητας AES 256bits CC1312 υπο--Ghz IoT
Περιγραφή

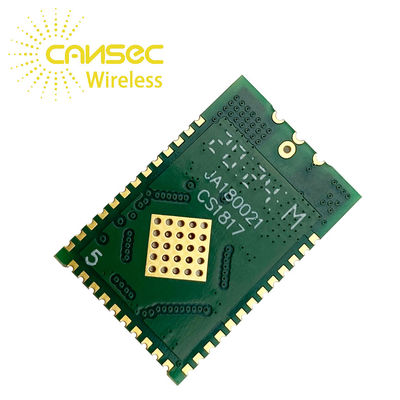

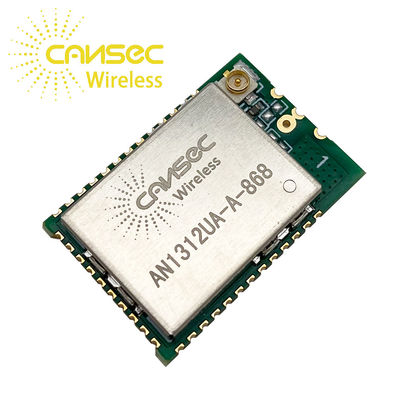

Η ενότητα AN1312 σχεδιάζεται βασισμένος σε CC1312R. Η συσκευή CC1312R είναι ένα υπο--1GHz ασύρματο MCU απευθυνόμενος στο ασύρματο μ-λεωφορείο, IEEE 802.15.4g, IPv6-έξυπνα αντικείμενα (6LoWPAN), KNX RF, WI-SUN®, και ιδιόκτητα συστήματα, συμπεριλαμβανομένου του theTI15.4-σωρού.
Η συσκευή CC1312R είναι μέλος της πλατφόρμας SimpleLink™ MCU της οικονομικώς αποδοτικής, υπερβολικά χαμηλής δύναμης, 2,4-Ghz και υπο--1 συσκευές Ghz RF. Τα πολύ χαμηλά ενεργά ρεύματα RF και μικροελεγκτών (MCU), εκτός από το ρεύμα ύπνου υπο--μA με μέχρι 80KB της ισότητας προστάτευσαν τη διατήρηση RAM, παρέχουν την άριστη διάρκεια ζωής μπαταριών και επιτρέπουν τη λειτουργία στις μικρές μπαταρίες νόμισμα-κυττάρων και στην ενέργεια-συγκομιδή των εφαρμογών.
Η συσκευή CC1312R συνδυάζει έναν εύκαμπτο, πολύ χαμηλής ισχύος πομποδέκτη RF με ένα ισχυρό 48-MHZ Arm® cortex®-M4F ΚΜΕ σε μια πλατφόρμα που υποστηρίζει τα πολλαπλάσια φυσικά στρώματα και τα πρότυπα RF. Ένας αφιερωμένος ραδιο ελεγκτής (Arm® cortex®-M0) χειρίζεται τις χαμηλού επιπέδου εντολές πρωτοκόλλου RF που αποθηκεύονται στο ROM ή το RAM, εξασφαλίζοντας κατά συνέπεια την υπερβολικά χαμηλή δύναμη και τη μεγάλη ευελιξία. Η χαμηλής ισχύος κατανάλωση της συσκευής CC1312R δεν έρχεται εις βάρος της απόδοσης RF η συσκευή CC1312R έχει την άριστη απόδοση ευαισθησίας και ευρωστίας (επιλεκτικότητα και φράξιμο).
Η συσκευή CC1312R είναι μια ιδιαίτερα ενσωματωμένη, αληθινή single-chip λύση που ενσωματώνει ένα πλήρες σύστημα RF και έναν μετατροπέα -τσιπ DC/DC. Οι αισθητήρες μπορούν να αντιμετωπιστούν κατά τρόπο πολύ χαμηλής ισχύος από έναν προγραμματίσημο, αυτόνομος
υπερβολικά χαμηλός ελεγκτής ΚΜΕ αισθητήρων δύναμης με 4KB SRAM για το πρόγραμμα και τα στοιχεία. Ο ελεγκτής αισθητήρων, με γρήγορό του ξυπνήστε και την εξαιρετικά-χαμηλός-δύναμη τρόπος 2 MHZ σχεδιάζεται για τη δειγματοληψία, που αποθηκεύει, και που επεξεργάζεται και αναλογική και ψηφιακή.
Κυριώτερο σημείο χαρακτηριστικών γνωρισμάτων
Σύστημα--τσιπ (SOC)
Λειτουργίες
διαθέσιμος ως γενικής χρήσης RAM)
802.15.4 MAC στο ROM για βελτιστοποιημένος
μέγεθος εφαρμογής
GPIO
Χρονόμετρα
Διατήρηση ΚΜΕ)
πομποδέκτης
-121 dBm για SimpleLink μεγάλης ακτίνας
τρόπος σε 5 kbps
-110 dBm σε 50 kbps
αποζημίωση θερμοκρασίας
| Αριθμός μαξιλαριών | Όνομα | Τύπος καρφιτσών | Περιγραφή |
| 1 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
| 2 | DIO_1 | Ψηφιακό I/O | GPIO, |
| 3 | DIO_2 | Ψηφιακό I/O | GPIO |
| 4 | DIO_3 | Ψηφιακό I/O | GPIO |
| 5 | DIO_4 | Ψηφιακό I/O | GPIO |
| 6 | DIO_5 | Ψηφιακό I/O | GPIO, υψηλή ικανότητα κίνησης |
| 7 | DIO_6 | Ψηφιακό I/O | GPIO, υψηλή ικανότητα κίνησης |
| 8 | DIO_7 | Ψηφιακό I/O | GPIO, υψηλή ικανότητα κίνησης |
| 9 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
| 10 | VDD | Δύναμη | 1.8V στον κύριο ανεφοδιασμό τσιπ 3.8V |
| 11 | DIO_8 | Ψηφιακό I/O | GPIO |
| 12 | DIO_9 | Ψηφιακό I/O | GPIO |
| 13 | DIO_10 | Ψηφιακό I/O | GPIO |
| 14 | DIO_11 | Ψηφιακό I/O | GPIO |
| 15 | DIO_12 | Ψηφιακό I/O | GPIO |
| 16 | DIO_13 | Ψηφιακό I/O | GPIO |
| 17 | DIO_14 | Ψηφιακό I/O | GPIO |
| 18 | DIO_15 | Ψηφιακό I/O | GPIO |
| 19 | JTAG_TMSC | Ψηφιακό I/O | JTAG TMSC, υψηλή ικανότητα κίνησης |
| 20 | JTAG_TCKC | Ψηφιακό I/O | JTAG TCKC |
| 21 | DIO_16 | Ψηφιακό I/O | GPIO, JTAG_TDO, υψηλή ικανότητα κίνησης |
| 22 | DIO_17 | Ψηφιακό I/O | GPIO, JTAG_TDI, υψηλή ικανότητα κίνησης |
| 23 | DIO_18 | Ψηφιακό I/O | GPIO |
| 24 | DIO_19 | Ψηφιακό I/O | GPIO |
| 25 | DIO_20 | Ψηφιακό I/O | GPIO |
| 26 | DIO_21 | Ψηφιακό I/O | GPIO |
| 27 | DIO_22 | Ψηφιακό I/O | GPIO |
| 28 | RESET_N | Ψηφιακή εισαγωγή | Αναστοιχειοθέτηση, ενεργός χαμηλός. Εσωτερικός αντιστάτης pullup |
| 29 | DIO_23 | Ψηφιακό/αναλογικό I/O | GPIO, αναλογική ικανότητα |
| 30 | DIO_24 | Ψηφιακό/αναλογικό I/O | GPIO, αναλογική ικανότητα |
| 31 | DIO_25 | Ψηφιακό/αναλογικό I/O | GPIO, αναλογική ικανότητα |
| 32 | DIO_26 | Ψηφιακό/αναλογικό I/O | GPIO, αναλογική ικανότητα |
| 33 | DIO_27 | Ψηφιακό/αναλογικό I/O | GPIO, αναλογική ικανότητα |
| 34 | DIO_28 | Ψηφιακό/αναλογικό I/O | GPIO, αναλογική ικανότητα |
| 35 | DIO_29 | Ψηφιακό/αναλογικό I/O | GPIO, αναλογική ικανότητα |
| 36 | DIO_30 | Ψηφιακό/αναλογικό I/O | GPIO, αναλογική ικανότητα |
| 37 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
| 38 | ΜΥΡΜΗΓΚΙ | RF_OUT | Τύπος κεραιών: NA RF_OUT |
| 39 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
Σημείωση: Η ΔΟΕ MCU μπορεί να χαρτογραφήσει διάφορες περιφερειακές ενότητες όπως GPIO,
SSI (SPI), UART, I2C, και I2S σε οποιαδήποτε από το διαθέσιμο I/Os.
Οι περιφερειακές μονάδες AUX και JTAG περιορίζονται στις συγκεκριμένες I/O καρφίτσες. Περισσότερη αναφορά το Ti.com πληροφοριών παρακαλώ.
