Λεπτομέρειες:
|
Μέγεθος: | 15mm*22mm*3.2mm | TX δύναμη: | 13dBm |
---|---|---|---|
Ευαισθησία Rx: | -124dBm | TX ρεύμα: | 25mA |
RX ρεύμα: | 5.5mA | Εφεδρικό ρεύμα: | 1uA |
Κεραία: | Συνδετήρας UFL | Chipset: | CC1310 από τη Texas Instruments |
Συχνότητα: | 434/470/868/915MHz | Προσιτότητα: | 700m |
Εργασία Tempurature: | -20~+70℃ | ||
Επισημαίνω: | Ενότητα RF 434 MHZ RTS,Χαμηλής ισχύος ενότητα CC1310,Ενότητα συνδετήρων RTS UFL |

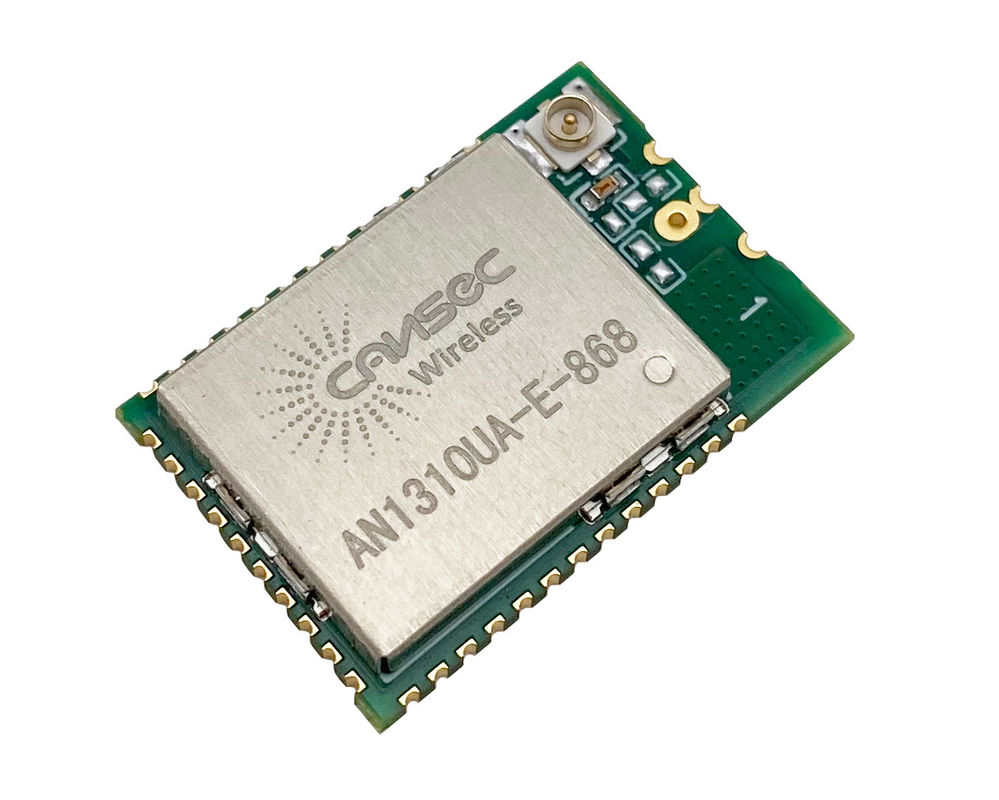

Cansec χαμηλής ισχύος CC1310 RF 434 MHZ ασύρματη ασύρματη ενότητα ελέγχου ενότητας βιομηχανική
Vbat=3.3V Fquency=434/470MHz
Cansec χαμηλής ισχύος CC1310 RF 434 MHZ ασύρματη ασύρματη ενότητα ελέγχου ενότητας βιομηχανική
Μαξιλάρι Αριθμός |
Όνομα |
Τύπος καρφιτσών |
Περιγραφή |
1 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
2 | DIO_1 | Ψηφιακό I/O | GPIO, ελεγκτής αισθητήρων |
3 | DIO_2 | Ψηφιακό I/O | GPIO, ελεγκτής αισθητήρων |
4 | DIO_3 | Ψηφιακό I/O | GPIO, ελεγκτής αισθητήρων |
5 | DIO_4 | Ψηφιακό I/O | GPIO, ελεγκτής αισθητήρων |
6 | DIO_5 | Ψηφιακό I/O | GPIO, ελεγκτής αισθητήρων, υψηλή ικανότητα κίνησης |
7 | DIO_6 | Ψηφιακό I/O | GPIO, ελεγκτής αισθητήρων, υψηλή ικανότητα κίνησης |
8 | DIO_7 | Ψηφιακό I/O | GPIO, ελεγκτής αισθητήρων, υψηλή ικανότητα κίνησης |
9 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
10 | VDD | Δύναμη | 1.8V στον κύριο ανεφοδιασμό τσιπ 3.8V |
11 | DIO_8 | Ψηφιακό I/O | GPIO |
12 | DIO_9 | Ψηφιακό I/O | GPIO |
13 | DIO_10 | Ψηφιακό I/O | GPIO |
14 | DIO_11 | Ψηφιακό I/O | GPIO |
15 | DIO_12 | Ψηφιακό I/O | GPIO |
16 | DIO_13 | Ψηφιακό I/O | GPIO |
17 | DIO_14 | Ψηφιακό I/O | GPIO |
18 | DIO_15 | Ψηφιακό I/O | GPIO |
19 | JTAG_TMSC | Ψηφιακό I/O | JTAG TMSC, υψηλή ικανότητα κίνησης |
20 | JTAG_TCKC | Ψηφιακό I/O | JTAG TCKC |
21 | DIO_16 | Ψηφιακό I/O | GPIO, JTAG_TDO, υψηλή ικανότητα κίνησης |
22 | DIO_17 | Ψηφιακό I/O | GPIO, JTAG_TDI, υψηλή ικανότητα κίνησης |
23 | DIO_18 | Ψηφιακό I/O | GPIO |
24 | DIO_19 | Ψηφιακό I/O | GPIO |
25 | DIO_20 | Ψηφιακό I/O | GPIO |
26 | DIO_21 | Ψηφιακό I/O | GPIO |
27 | DIO_22 | Ψηφιακό I/O | GPIO |
