Λεπτομέρειες:
|
| Μέγεθος: | 18.6*33.4*2.8mm | TX δύναμη: | 6dBm |
|---|---|---|---|
| Ευαισθησία Rx: | -103dBm | TX ρεύμα: | 36mA |
| RX ρεύμα: | 4.6mA | Εφεδρικό ρεύμα: | 1.5uA |
| Τύπος κεραιών: | Κεραία τσιπ | Chipset: | nRf52840 |
| Επισημαίνω: | Cansec ble52840sa-β,Ενότητα Bluetooth Ble σκανδιναβικά,Σκανδιναβικές λύσεις NRF52840 IoT |
||

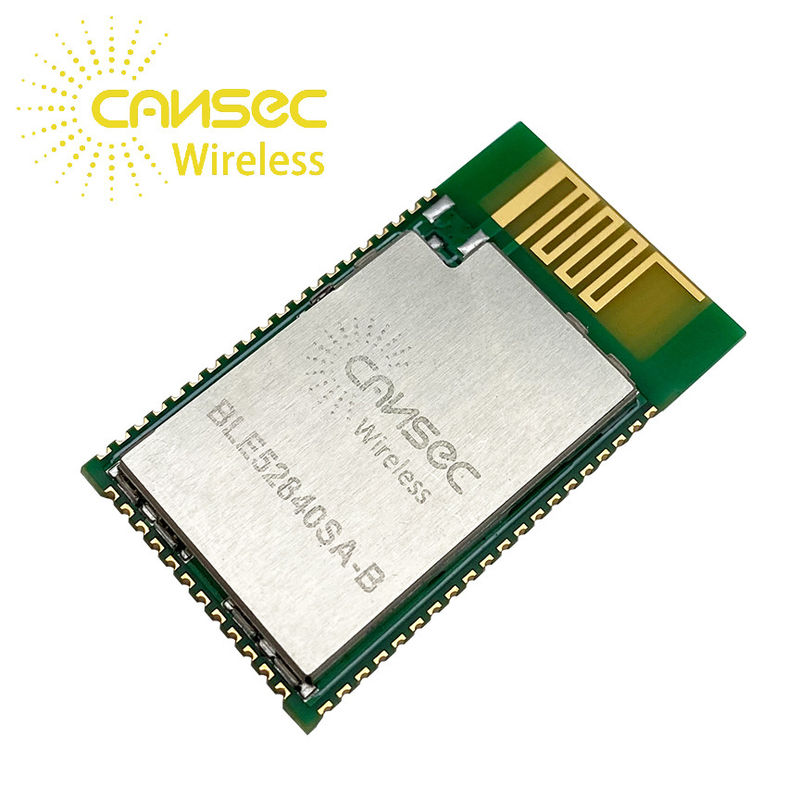

Σκανδιναβικό NRF52840 IoT πολυπρωτοκόλλων χαμηλής τιμής I/O μπλε δόντι 5,0 Ble λύσεων Cansec ble52840sa-β ενότητα
Σκανδιναβικό NRF52840 IoT πολυπρωτοκόλλων χαμηλής τιμής I/O μπλε δόντι 5,0 Ble λύσεων Cansec ble52840sa-β ενότητα
| Αριθμός μαξιλαριών | Όνομα | Τύπος καρφιτσών | Περιγραφή |
| 1 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
| 2 | P1.10 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 3 | P1.11 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 4 | P1.12 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 5 | P1.14 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 6 |
P003 AIN1 |
Ψηφιακό I/O Αναλογική εισαγωγή |
Γενικός σκοπός I/O Αναλογική εισαγωγή |
| 7 |
P0.28 AIN4 |
Ψηφιακό I/O Αναλογική εισαγωγή |
Γενικός σκοπός I/O Αναλογική εισαγωγή |
| 8 | P1.13 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 9 | P1.15 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 10 |
P0.02 AIN0 |
Ψηφιακό I/O Αναλογική εισαγωγή |
Γενικός σκοπός I/O Αναλογική εισαγωγή |
| 11 |
P0.05 AIN3 |
Ψηφιακό I/O Αναλογική εισαγωγή |
Γενικός σκοπός I/O Αναλογική εισαγωγή |
| 12 | P0.27 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 13 |
P0.07 TRACECLK |
Ψηφιακό I/O Ρολόι ιχνών |
Γενικός σκοπός I/O Ρολόι απομονωτών ιχνών |
| 14 | P1.08 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 15 |
P0.11 TRACEDATA2 |
Ψηφιακό I/O Στοιχεία ιχνών |
Γενικός σκοπός I/O Απομονωτής TRACEDATA ιχνών [2] |
| 16 | P0.26 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 17 |
P0.04 AIN2 |
Ψηφιακό I/O Αναλογική εισαγωγή |
Γενικός σκοπός I/O Αναλογική εισαγωγή |
| 18 | P0.06 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 19 | P0.08 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 20 |
P1.09 TRACEDATA3 |
Ψηφιακό I/O Στοιχεία ιχνών |
Γενικός σκοπός I/O Απομονωτής TRACEDATA ιχνών [3] |
| 21 |
P0.12 TRACEDATA1 |
Ψηφιακό I/O Στοιχεία ιχνών |
Γενικός σκοπός I/O Απομονωτής TRACEDATA ιχνών [1] |
| 22 | GND | Δύναμη | Έδαφος |
| 23 | GND | Δύναμη | Έδαφος |
| 24 | +VCC | Δύναμη | Παροχή ηλεκτρικού ρεύματος |
| 25 | VDDH | Δύναμη | Παροχή ηλεκτρικού ρεύματος υψηλής τάσης |
| 26 | DCCH | Δύναμη | DC/DC παραγωγή μετατροπέων |
| 27 | P0.14 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 28 | P0.16 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 29 |
P0.18 nRESET |
Ψηφιακό I/O ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ |
Γενικός σκοπός I/O Διαμορφώσιμος ως ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ συστημάτων |
| 30 | P0.19 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 31 | P0.21 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 32 | P0.23 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 33 | D+ | Ψηφιακό I/O | USB D+ |
| 34 | Δ | Ψηφιακό I/O | USB Δ |
| 35 | VBUS | Δύναμη | 5 Β που εισάγεται για το ρυθμιστή USB 3,3 Β |
| 36 | P0.13 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 37 | P0.15 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 38 | P0.17 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 39 | P0.20 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 40 | P0.22 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 41 | P0.24 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 42 |
P1.00 TRACEDATA0
|
Ψηφιακό I/O Στοιχεία ιχνών
|
Γενικός σκοπός I/O Απομονωτής TRACEDATA ιχνών [0] Τμηματική παραγωγή καλωδίων (SWO) |
| 43 | P0.25 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 44 | P1.01 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 45 | SWDIO | Διορθώστε | Το τμηματικό καλώδιο διορθώνει το I/O για διορθώνει και προγραμματίζοντας |
| 46 | SWDCLK | Διορθώστε |
Το τμηματικό καλώδιο διορθώνει την εισαγωγή ρολογιών για διορθώνει και προγραμματισμός |
| 47 | P1.02 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 48 | P1.04 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 49 | P1.06 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 50 |
P0.09 NFC1 |
Ψηφιακό I/O Εισαγωγή NFC |
Γενικός σκοπός I/O Σύνδεση κεραιών NFC |
| 51 |
P0.10 NFC2 |
Ψηφιακό I/O Εισαγωγή NFC |
Γενικός σκοπός I/O Σύνδεση κεραιών NFC |
| 52 | GND | ||
| 53 | P1.07 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 54 | P1.05 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 55 | P1.03 | Ψηφιακό I/O | Γενικός σκοπός I/O |
| 56 |
P0.31 AIN7 |
Ψηφιακό I/O Αναλογική εισαγωγή |
Γενικός σκοπός I/O Αναλογική εισαγωγή |
| 57 |
P0.29 AIN5 |
Ψηφιακό I/O Αναλογική εισαγωγή |
Γενικός σκοπός I/O Αναλογική εισαγωγή |
| 58 |
P0.30 AIN6 |
Ψηφιακό I/O Αναλογική εισαγωγή |
Γενικός σκοπός I/O Αναλογική εισαγωγή |
