Λεπτομέρειες:
|
| Μέγεθος: | 15mm*22 (antenna+10) mm*3.2mm | TX δύναμη: | 14dBm |
|---|---|---|---|
| Ευαισθησία Rx: | -130dBm | TX ρεύμα: | 24mA |
| RX ρεύμα: | 9.6mA | Εφεδρικό ρεύμα: | 1uA |
| Τύπος κεραιών: | Κεραία ελίκων | Chipset: | Πνεύμα-2 από το ST |
| I/O: | 21 | Συχνότητα: | 434/470/868/915MHz |
| Εφαρμογή: | Έξυπνοι κατ' οίκον έξυπνοι μετρητές αισθητήρων | ||
| Επισημαίνω: | S2spi-UA-υπο- ενότητα Ghz,14dBm υπο- ενότητα Ghz,Πνεύμα 2 του ST ενότητα 915MHz |
||

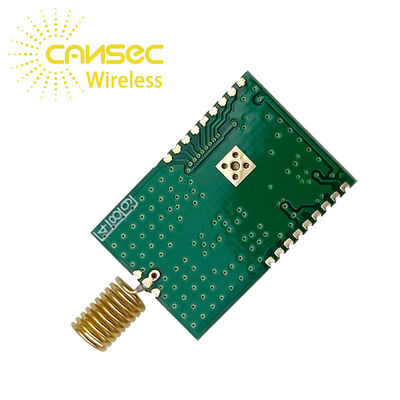

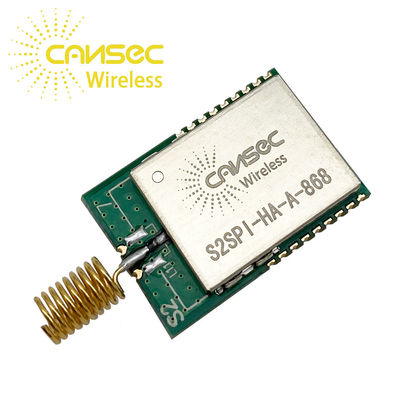

Cansec ασύρματο s2spi-εκτάριο-α ST SPIRIT1 QTR 434M/470M/868M/915M έξυπνη εγχώριου IoT ενότητα υπο--γ κατανάλωσης λύσης χαμηλής ισχύος
S2spi-UA-υπο- ενότητα Ghz με το ST πνεύμα-2 chipset
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδα
|
|
|
Λειτουργούσα τάση
|
1.8
|
-
|
3.6
|
Β
|
|
|
Λειτουργούσα θερμοκρασία
|
-20
|
-
|
+70
|
℃
|
|
|
Τρέχων
Κατανάλωση |
Τρόπος ύπνου
|
-
|
-
|
1
|
UA
|
|
Λάβετε τον τρόπο
|
-
|
8
|
9
|
μΑ
|
|
|
Διαβιβάστε τον τρόπο
|
-
|
38
|
40
|
μΑ
|
|
|
TX δύναμη (για το μεταφορέα)
|
-
|
-
|
14
|
dBm
|
|
|
RX ευαισθησία (για τη διαμόρφωση της Lora)
|
-
|
-
|
-130
|
dBm
|
|
|
Απόσταση
|
Εκτάριο: 110
UA: 230 |
μ
|
|||
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδα
|
|
|
Λειτουργούσα τάση
|
1.8
|
-
|
3.6
|
Β
|
|
|
Λειτουργούσα θερμοκρασία
|
-20
|
-
|
+70
|
℃
|
|
|
Τρέχων
Κατανάλωση |
Τρόπος ύπνου
|
-
|
-
|
1
|
UA
|
|
Λάβετε τον τρόπο
|
-
|
8.2
|
9
|
μΑ
|
|
|
Διαβιβάστε τον τρόπο
|
-
|
21
|
24
|
μΑ
|
|
|
TX δύναμη (για το μεταφορέα)
|
-
|
-
|
14
|
dBm
|
|
|
RX ευαισθησία (για τη διαμόρφωση της Lora)
|
-
|
-
|
-130
|
dBm
|
|
|
Απόσταση
|
Εκτάριο: 110
UA: 230 |
μ
|
|||
S2spi-UA-υπο- ενότητα Ghz με το ST πνεύμα-2 chipset
| Αριθμός μαξιλαριών | Όνομα | Τύπος καρφιτσών | Περιγραφή |
| 1 | SDO | Ψηφιακός έξω | Παραγωγή στοιχείων σκλάβων SPI |
| 2 | SDI | Ψηφιακός μέσα | Εισαγωγή στοιχείων σκλάβων SPI |
| 3 | SCLK | Ψηφιακός μέσα | Εισαγωγή ρολογιών σκλάβων SPI |
| 4 | CSn | Ψηφιακός μέσα | Τσιπ SPI επίλεκτο |
| 5 | GPIO0 | Ψηφιακό I/O | Ο γενικός σκοπός I/O που μπορεί να διαμορφωθεί μέσω του SPI καταχωρεί για να εκτελέσει τις διάφορες λειτουργίες |
| 6 | GPIO1 | Ψηφιακό I/O | Ο γενικός σκοπός I/O που μπορεί να διαμορφωθεί μέσω του SPI καταχωρεί για να εκτελέσει τις διάφορες λειτουργίες |
| 7 | GPIO2 | Ψηφιακό I/O | Ο γενικός σκοπός I/O που μπορεί να διαμορφωθεί μέσω του SPI καταχωρεί για να εκτελέσει τις διάφορες λειτουργίες |
| 8 | GPIO3 | Ψηφιακό I/O | Ο γενικός σκοπός I/O που μπορεί να διαμορφωθεί μέσω του SPI καταχωρεί για να εκτελέσει τις διάφορες λειτουργίες |
| 9 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
| 10 | SDN | Ψηφιακός μέσα |
Καρφίτσα εισαγωγής κλεισίματος. SDN πρέπει να είναι = “0” σε όλους τους τρόπους, αλλά τρόπος ΚΛΕΙΣΙΜΑΤΟΣ |
| 11 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
| 12 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
| 13 | VCC | Παροχή ηλεκτρικού ρεύματος | 1.8 Β στη δύναμη 3,6 Β |
| 14 | VCC | Παροχή ηλεκτρικού ρεύματος | 1.8 Β στη δύναμη 3,6 Β |
| 15 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
| 16 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
| 17 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
| 18 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
| 19 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
| 20 | ΜΥΡΜΗΓΚΙ | Διεπαφή κεραιών | Συνδέστε με μια εξωτερική κεραία |
| 21 | GND | Επίγεια καρφίτσα | Συνδέστε με GND |
